PB for ARM1176

ARM1176JZF-S Development Processor at 280MHz
지능형 에너지 관리 부분 지원
(Intelligent Energy Manager (IEM™)지원
TrustZone security 소프트웨어와 하드웨어 지원
CoreSight ETM11™(Embedded Trace Macrocell™)지원
CoreSight ETB11™(Embedded Trace Buffer)지원
128MB Mobile DDR SDRAM,
128MB NOR Flash
2MB Cellular RAM
AMBA AXI extension through Logic Tiles @35MHz
Fast memory system @100MHz

<?xml:namespace prefix = o /><o:p><IMG name='target_resize_image[]' onclick='image_window(this)' style='cursor:pointer;' style="VERTICAL-ALIGN: middle; CURSOR: pointer" onclick=image_window(this) name=target_resize_image[] src="/_data/_editor/1003/2040968486_f03bf25a_square_arrow.gif" tmp_height="0" tmp_width="0" > 개요 </o:p>

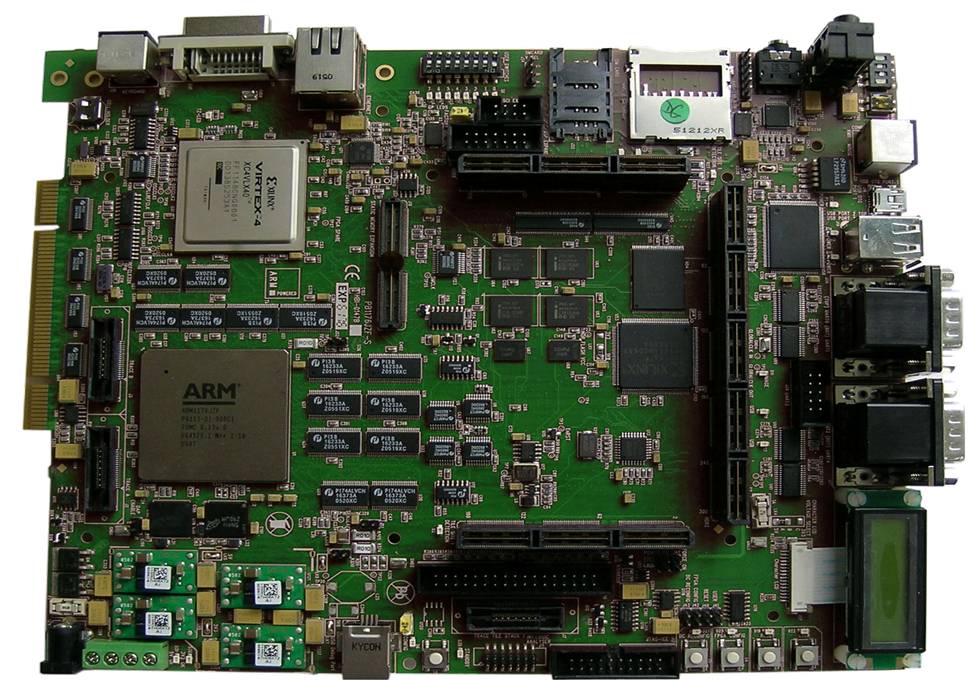

ARM? RealView? PB for 1176JF-S는 ARM1176JF-S Base와 이를 기반으로 하는 모든 RealView Core Tiles에 대한 플랫폼입니다. Core Tile과 PB for 1176JF-S는 ARM CPU와 AMBA 를 기반으로 하는 디자인에 대해서 이상적인 프로토타입 플랫폼을 제공합니다. <?xml:namespace prefix = o ns = "urn:schemas-microsoft-com:office:office" /><o:p> <IMG name='target_resize_image[]' onclick='image_window(this)' style='cursor:pointer;' style="WIDTH: 499px; HEIGHT: 355px" src="/_data/_editor/1003/3536717426_da4deec4_B1D7B8B25.jpg" width=617 height=578 >

<P style="TEXT-ALIGN: left; TEXT-INDENT: -20pt; MARGIN: 0cm 0cm 12pt 40pt; WORD-BREAK: keep-all; mso-para-margin-left: 0gd; mso-list: l0 level1 lfo1; mso-para-margin-bottom: 12.0pt; mso-para-margin-top: 0cm; mso-para-margin-right: 0cm; mso-layout-grid-align: none" class=MsoListParagraph align=left>l  PB for 1176JF-S는 AMBA AXI와 AHB 버스 인터페이스를 기반으로 하는 프로토타입 시스템을 위해 특별히 디자인된 개발 보드입니다.<o:p></o:p>
<P style="TEXT-ALIGN: left; TEXT-INDENT: -20pt; MARGIN: 0cm 0cm 0pt 40pt; WORD-BREAK: keep-all; mso-para-margin-left: 0gd; mso-list: l0 level1 lfo1; mso-layout-grid-align: none" class=MsoListParagraph align=left>l  소프트웨어와 하드웨어 개발을 가속화하고 타임 투 마켓을 위해 PB for 1176JF-S는 는 현존하는 Core Tiles와 동작하는 예제 RTL, FPGA 비트 파일, 그리고 예제 소프트웨어 함께 배포됩니다. WinCE, Linux, 그리고 Symbian을 포함하는 많은 운영체계가 이 보드에 포팅되어 OS 기반 어플리케이션 개발을 진행하는 사용자들에게 도움을 줄것입니다.<o:p></o:p>
l  PB for 1176JF-S는 ARM1176JF-S 프로세서와 LCD 컨트롤러, 동적 메모리 컨트롤러, 정적 메모리 컨트롤러와 같은 성능에 민감한 ASIC 컴포넌트 등을 포함합니다. Xilinx Virtex-4 FPGA는 DMA와 PCI 컨트롤러, 그 외 저속의 주변장치들을 구현하고 있습니다. <o:p></o:p>
l  ARM1176JF-S Dev.Chip 구조는 보안에 민감한 분야의 개발을 가능하게 합니다.  ARM Trust Zone보안기술과 Intelligent Energy Manager 기술을 사용하여서 에너지를 소비하는 응용분야의 프로세서 작업에 대해 최적화된 밸런스를 유지하여줍니다. <o:p></o:p>
l  Debug와 Trace를 위해 ARM1176JF-S Dev.Chip은 ARM CoreSight 기술이 접목되어 Debug 소프트웨어에 의해 AMBA 시스템과 전체 Debug와 Trace의 Configuration 레지스터로 실시간 접근을 제공하는 Debug access Port를 포함하고 있습니다.<o:p></o:p>
 <o:p><IMG name='target_resize_image[]' onclick='image_window(this)' style='cursor:pointer;' style="VERTICAL-ALIGN: middle; CURSOR: pointer" onclick=image_window(this) name=target_resize_image[] src="/_data/_editor/1003/2040968486_f03bf25a_square_arrow.gif" tmp_height="0" tmp_width="0" > 특징</o:p>
• Core Tiles과 Logic Tiles 이나 Interface Tiles를 위한 한 개의 sites.<o:p></o:p>
• ARM1176JZF-S processor running at 210MHz with integrated  peripherals and fast memory system running at 70-100MHz, On-chip 512KB AXI RAM<o:p></o:p>
• Rich peripheral set including Color LCD, Ethernet, PCI, USB, DMA, DDR DMC, NOR Flash SMC, AXI Interconnect matrix, CoreSight ETM11, 8KB ETB11, DAP, IEM* and TrustZone control<o:p></o:p>
• Exposed AMBA AXI Interfaces<o:p></o:p>
• PISMO 확장 connector (<A href="http://www.pismoworld.org/">www.pismoworld.org</A>)<o:p></o:p>
• JTAG connector<o:p></o:p>
• USB 케이블로 시스템의 FPGAs와 PLDs를 프로그램 하기 위한 내장된 하드웨어.<o:p></o:p>
• 32 bit PCI connector<o:p></o:p>
• Large system memory<o:p></o:p>
<P style="TEXT-ALIGN: left; TEXT-INDENT: -18pt; MARGIN: 0cm 0cm 0pt 38pt; WORD-BREAK: keep-all; mso-para-margin-left: 0gd; mso-list: l0 level1 lfo1; mso-layout-grid-align: none" class=MsoListParagraph align=left>-       128MB Mobile DDR SDRAM, 2MB Cellular RAM, 128MB NOR flash<o:p></o:p>
• Companion FPGA including standard I/O reference design, firmware source code, Linux/Symbian OS BSP and documentation<o:p></o:p>
 </o:p>

<?xml:namespace prefix = o /><o:p><IMG name='target_resize_image[]' onclick='image_window(this)' style='cursor:pointer;' style="VERTICAL-ALIGN: middle; CURSOR: pointer" onclick=image_window(this) name=target_resize_image[] src="/_data/_editor/1003/2040968486_f03bf25a_square_arrow.gif" tmp_height="0" tmp_width="0" > 응용분야 및 지원사항</o:p>
PB for 1176JF-S는 임베디드와 무선 어플리케이션에서 사용될 수 있는 대용량의 메모리와 주변장치들을 제공합니다. 보드는 버스 구조, 메모리 시스템 그리고 주변장치 컨트롤러를 구현하는 FPGA에 기초하고 있습니다. FPGA는 작은 ARM 프로세서를 합성하는 데 사용될 수도 있습니다.<?xml:namespace prefix = o ns = "urn:schemas-microsoft-com:office:office" /><o:p></o:p>
 Core Tiles과 Logic Tiles은 ARM 프로세서를 구현하고 사용자 주변장치들을 프로토타입 하기 위한 더 많은 FPGA 공간을 제공하도록 PB for 1176JF-S의 위에 장착될 수 있습니다. 현존하는 Core Tiles는 ARM7TDMI, ARM926EJ-S, ARM1136JF-S와 ARM11 MPCore Test chip (ARM CPU를 반도체로 구현) 으로 되어 있으며 그 외 ARM11과 Cortex r4 프로세서가 Core Tile로 구현되어 있습니다. ASIC 에뮬레이션 및 Trustzone 을 이용한 소프트웨어와 하드웨어 설계 와 Energy Manager를 이용한 에너지소비응용분야 등에 응용이 가능합니다.<o:p></o:p>
<o:p> </o:p>
• FPGA RTL, 합성 스크립트와 bit 파일들
• PB for 1176JF-S에 장착되는 Logic Tiles에 대한 예제 RTL<o:p></o:p>
• Boot monitor 소프트웨어<o:p></o:p>
-       시스템 구성<o:p></o:p>
-       NOR Flash 유틸리티
-       표준 C 라이브러리 retarget
• Self-test 소프트웨어<o:p></o:p>
-       하드웨어 기능 검증
-       주변 장치 드라이버로 유용한 예제들
• 예제 소프트웨어<o:p></o:p>
-       이더넷 혹은 multimedia card 에서 Flash로 소프트웨어 로딩
-       PCI 시스템에 대한 액세스
